Управление станками

uMotor - система управления движением на основе контроллера связного многоосевого движения для специального технологического оборудования прецизионной лазерной микрообработки материалов.
Система предназначена для:
лазерной микрообработки;
лазерной резки;
лазерной гравировки;
сварки металла;
обработки, резки кремниевых подложек;
фрезеровки различных материалов.

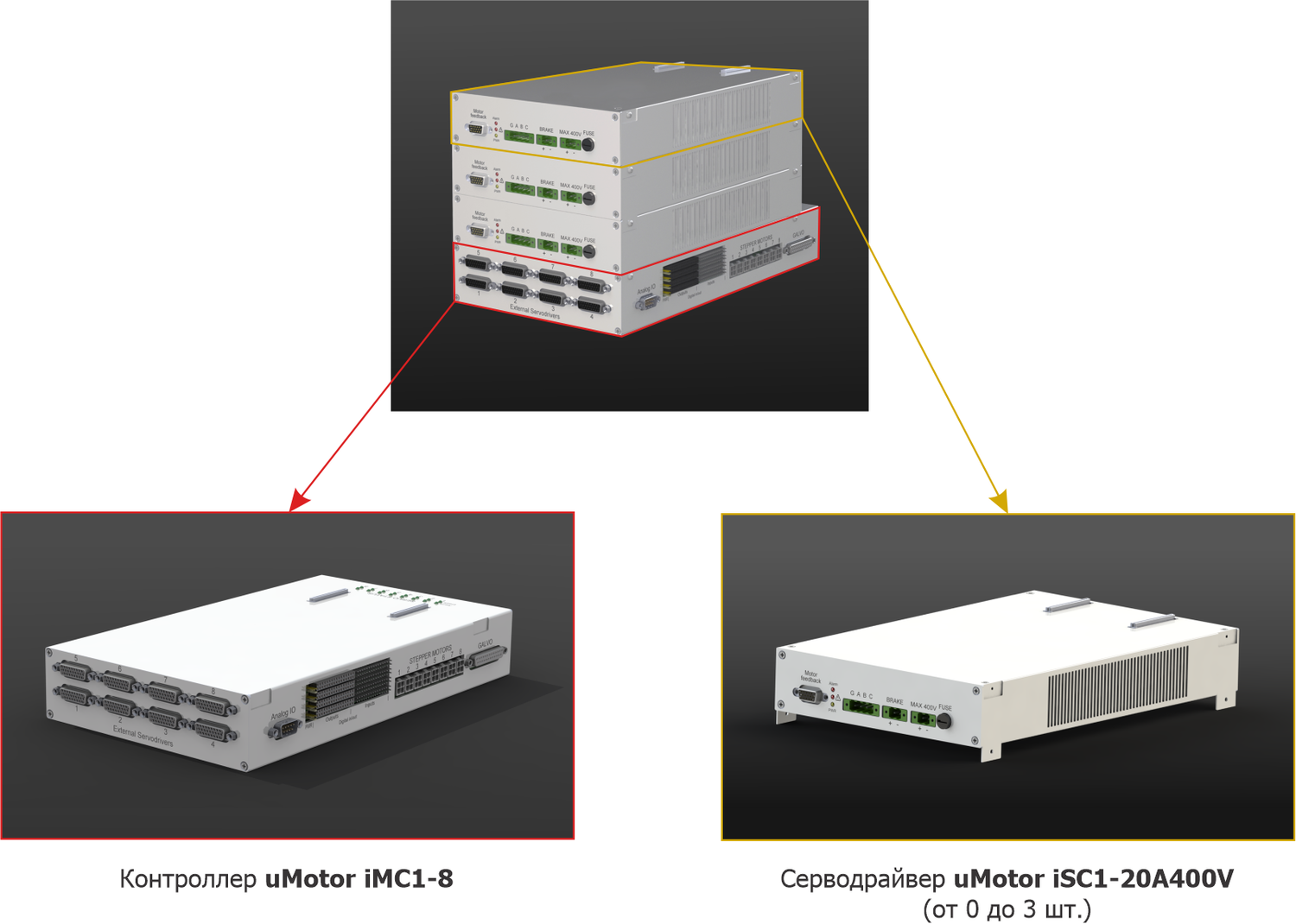

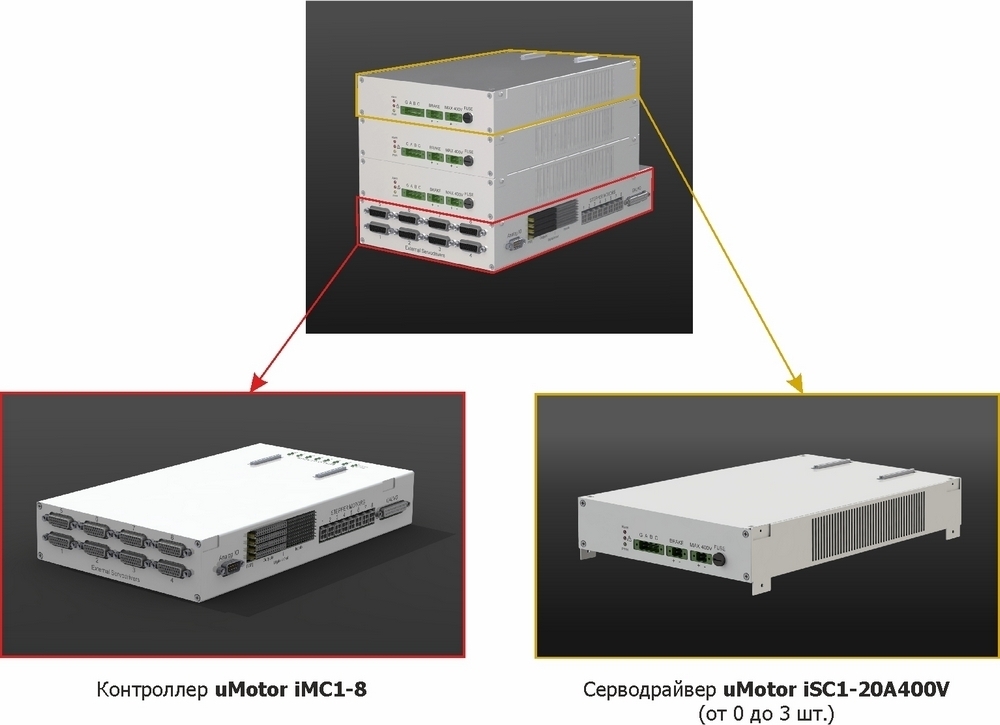

Контроллеры движения uMotor выполняют функции приёма траектории и управляющих команд по сети Ethernet, раскладывают траекторию движения на перемещение отдельных осей, контролируют и компенсируют отклонения в движении позиционеров, подают сигнал синхронизации с импульсным лазером. На корпусе контроллеров расположены разъёмы входных и выходных сигналов для подключения внешних устройств.

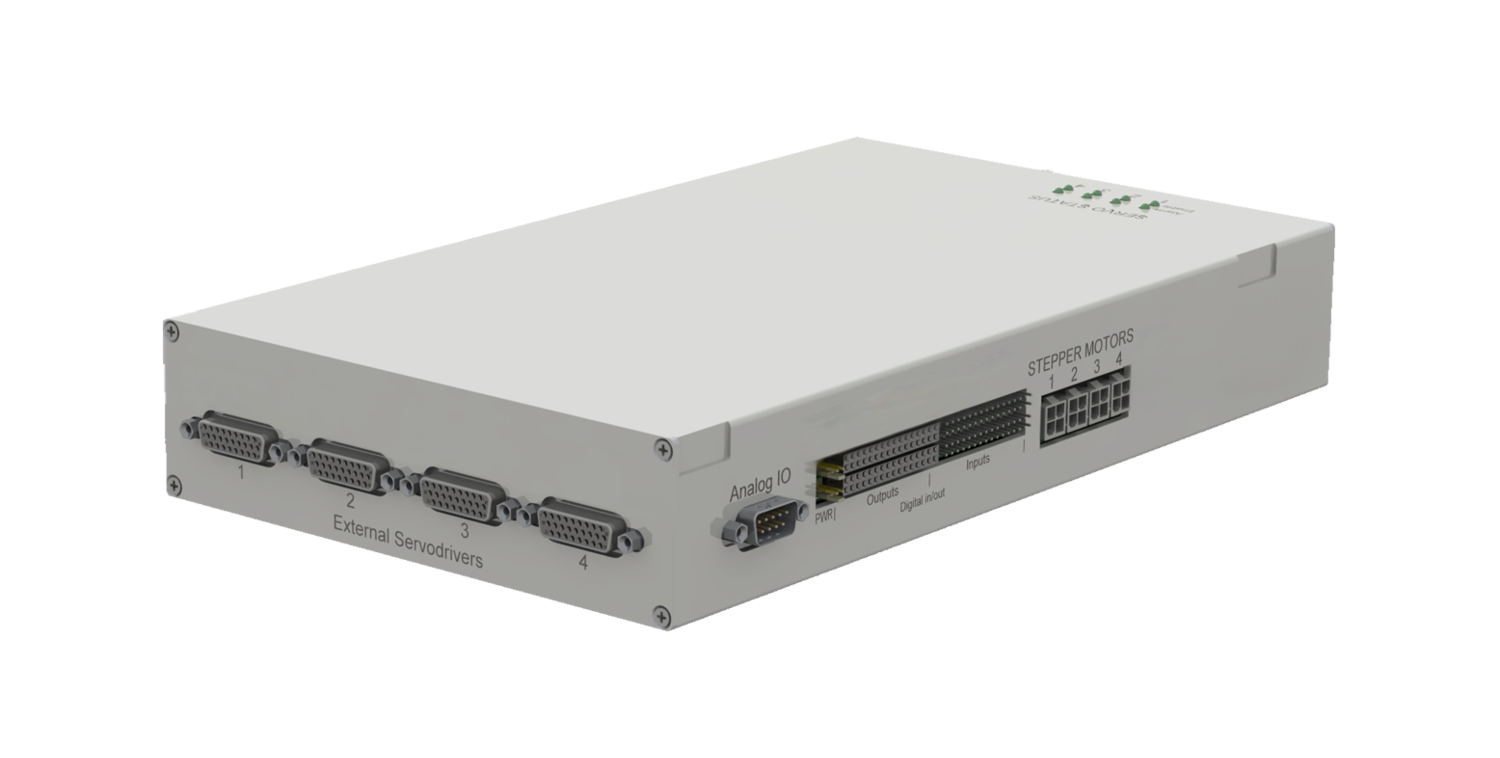

Количество осей управления: 1 - 3
Количество осей серводрайверов: 1 - 4

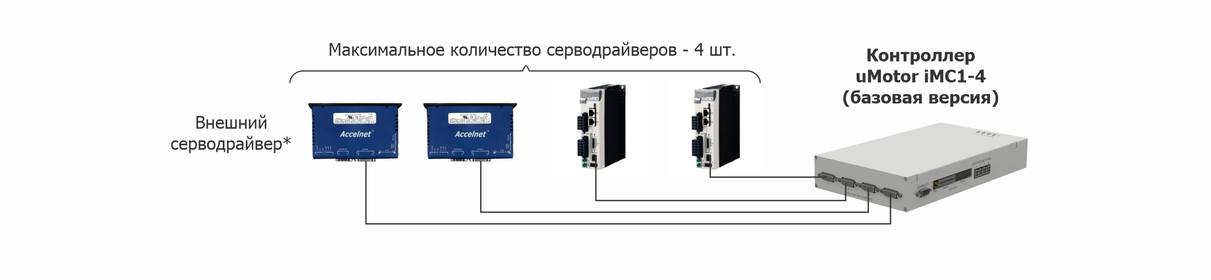

Количество поддерживаемых контроллеров шаговых двигателей с управлением по  STEP/DIR: 1 - 4
Частота синхронизации (PSO): 5 МГц
Частота контура регуляции: до 20 кГц
Максимальная частота обработки импульсов датчика положения: 50 МГц
Поддержка 1D и 2D калибровки
Поддержка 3D и 5D интерполяции
Поддержка портальных систем: до 1 шт.
Поддержка квадратурного и SSI/BISS датчиков положения
DIO входы/выходы: до 32/32
Точность удержания позиции: 3 отсчёта датчика положения
Совместимость с любыми позиционерами прямого привода на основе BLDC-мотора
Поддержка ОС: Linux, Windows
Наличие программного обеспечения с открытым кодом
Габариты: 304 х 178 х 50 мм
Вес: 1.3 кг

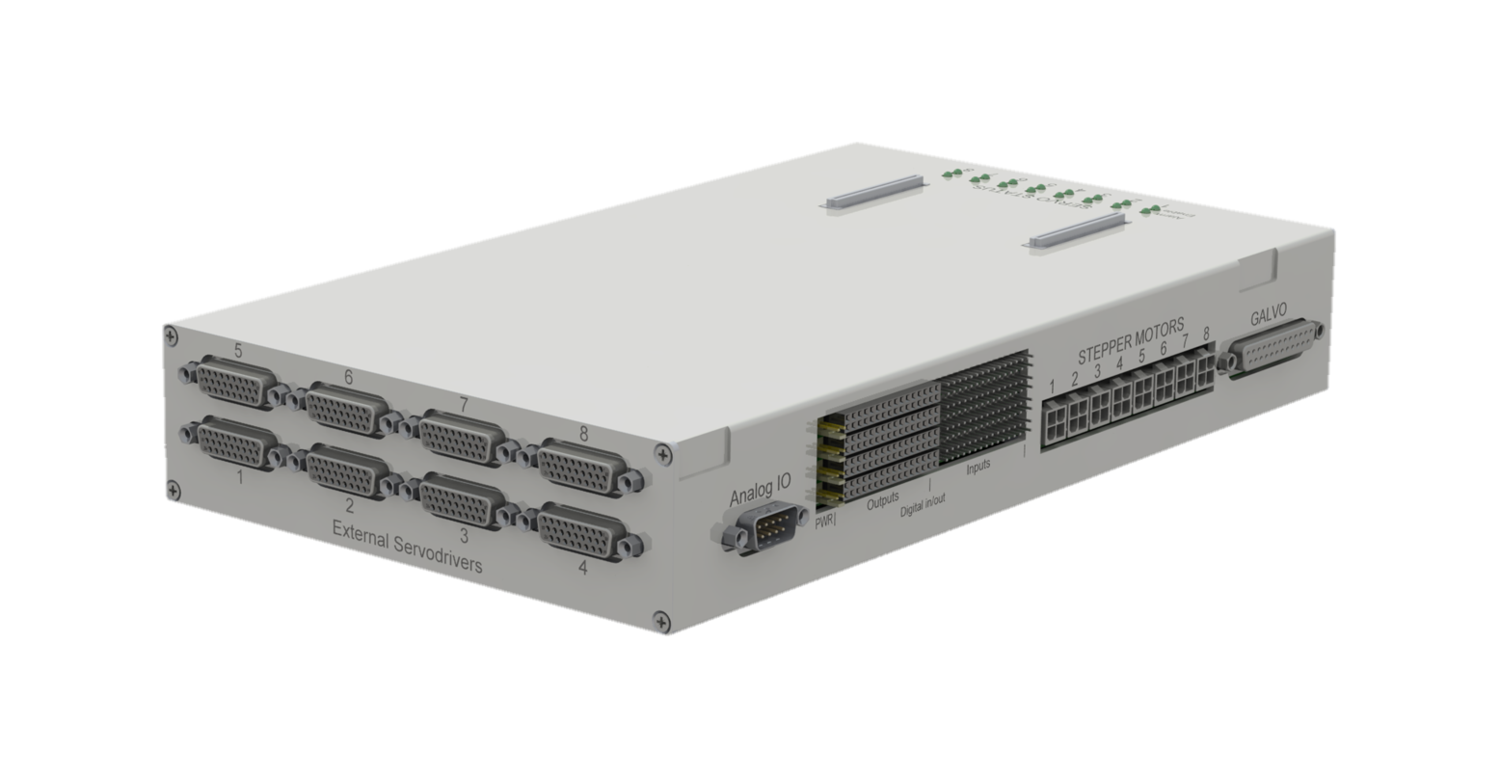

Количество осей управления: 1 - 3

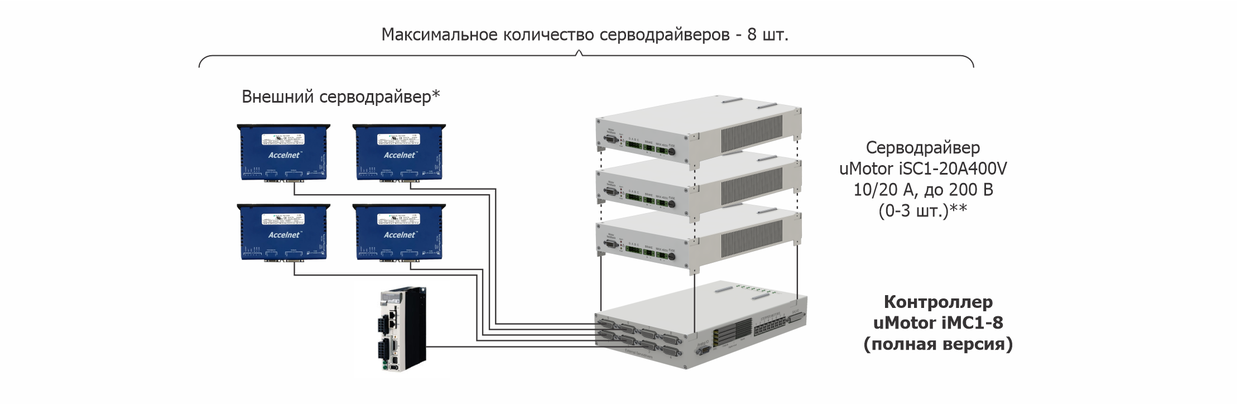

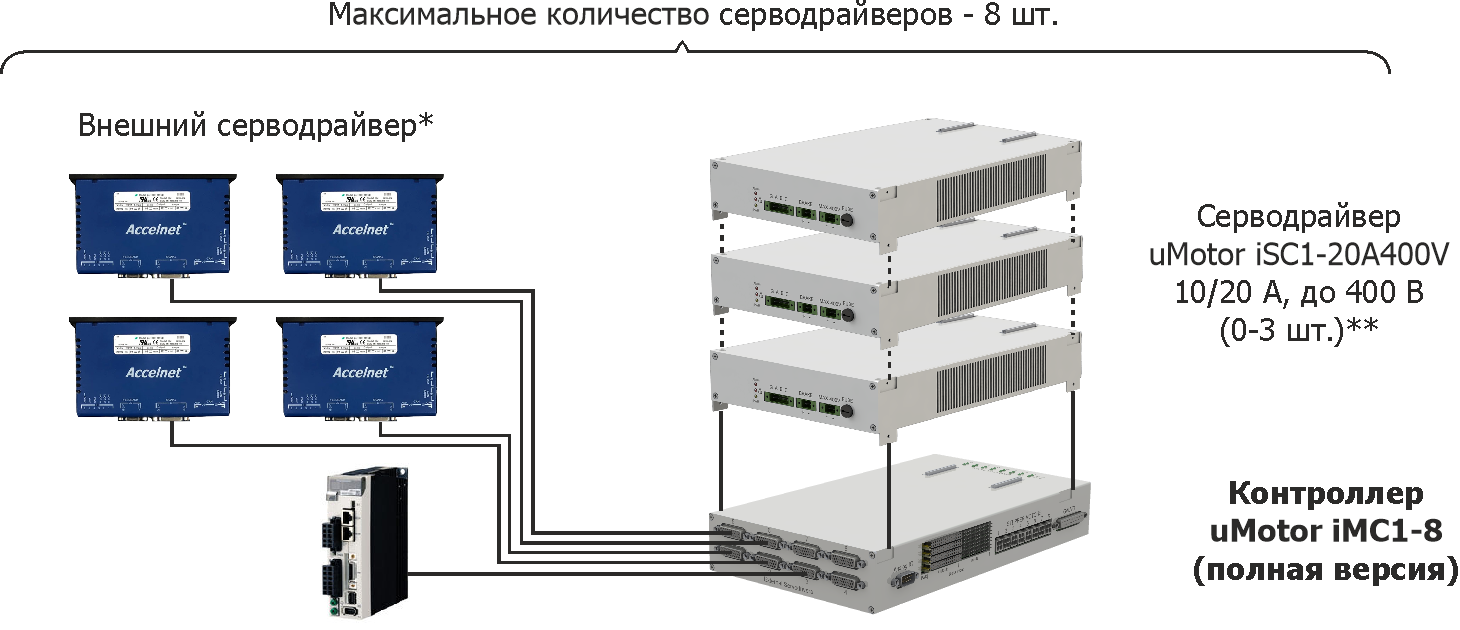

Количество осей серводрайверов: 1 - 8
Количество поддерживаемых контроллеров шаговых двигателей с управлением по  STEP/DIR: 1 - 8
Частота синхронизации (PSO): 5 МГц
До 5 режимов PSO
Частота контура регуляции: до 20 кГц
Максимальная частота обработки импульсов датчика положения: 50 МГц
Поддержка 1D и 2D калибровки
Поддержка 3D и 5D интерполяции
Поддержка портальных систем: до 2 шт.
Поддержка квадратурного и SSI/BISS датчиков положения
DIO входы/выходы: до 64/64
Точность удержания позиции: 3 отсчёта датчика положения
Совместимость с любыми позиционерами прямого привода на основе BLDC-мотора
Поддержка ОС: Linux, Windows
Наличие программного обеспечения с открытым кодом
Габариты: 304 х 178 х 50 мм
Вес: 1.5 кг

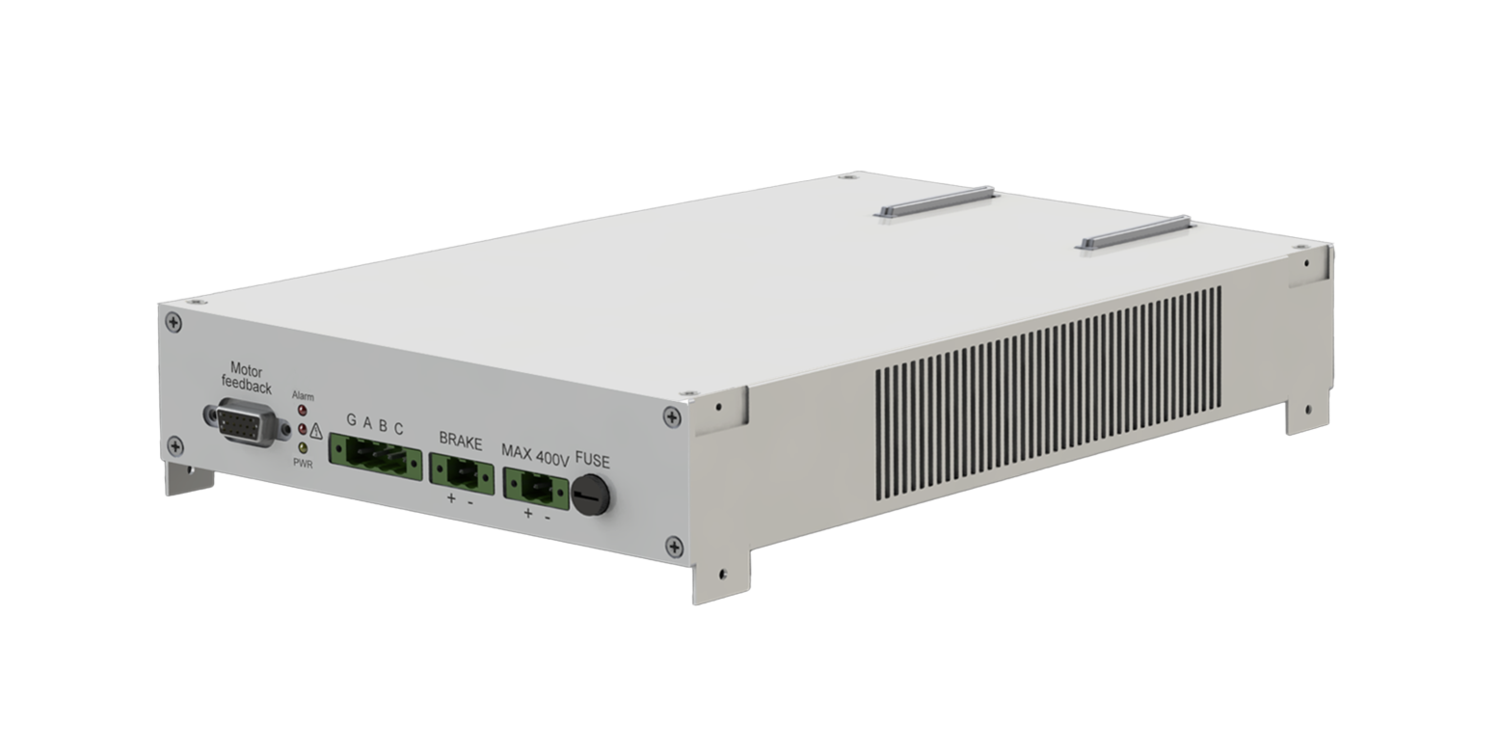

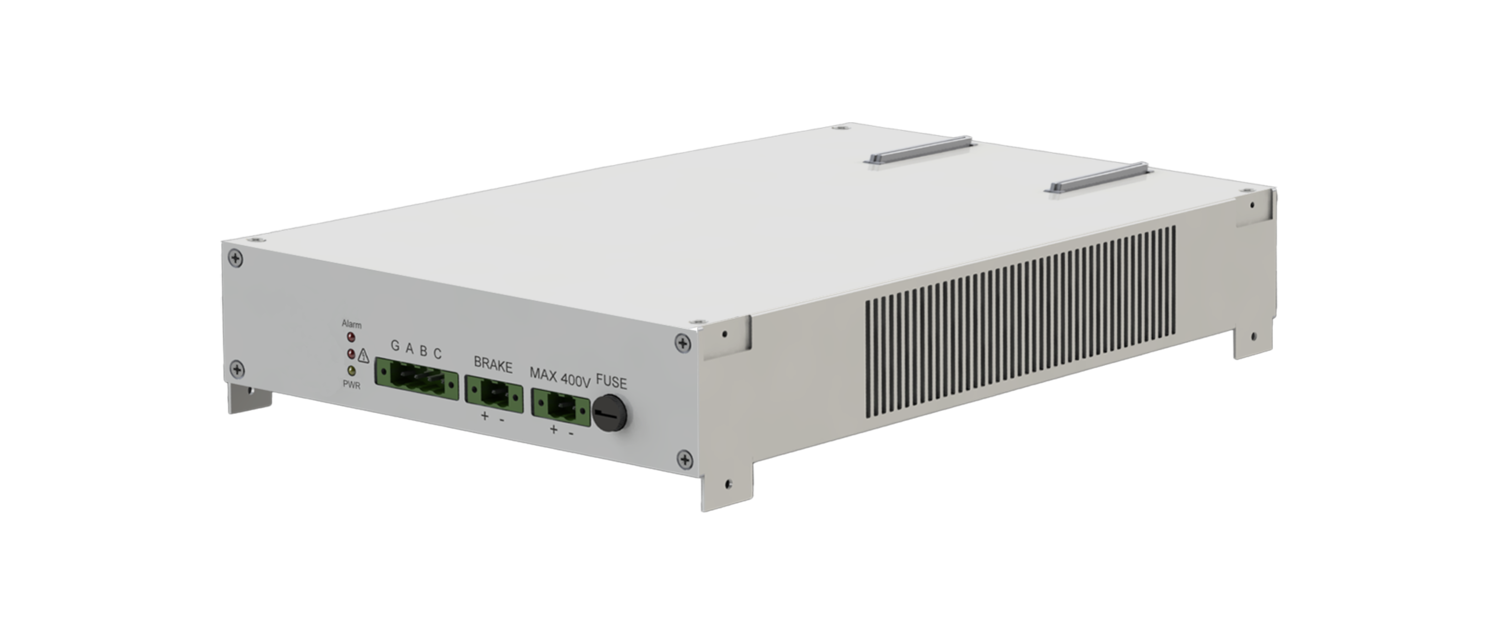

Серводрайвер uMotor iSC1-20A400V принимает информационный сигнал управления отдельной осью с контроллера и усиливает его до требуемых характеристик по напряжению и току. Также с помощью него измеряется ток, протекающий в обмотках двигателя, и передаётся контроллеру движения. Кроме того, он обеспечивает гальваническую изоляцию сигналов управления двигателем для электробезопасности системы. На корпусе серводрайвера расположены разъёмы входных и выходных сигналов для подключения двигателя.

Количество одновременно подключаемых осей управления: 1 - 3
Частота контура регуляции: до 20 кГц
Ток (постоянный/пиковый): до 10/20 А
Максимальное управляющее напряжение: 400 В
Максимальная частота обработки импульсов датчика положения: 50 МГц
Совместимость с любыми позиционерами прямого привода на основе BLDC-мотора
Габариты: 274 х 178 х 43 мм • Вес: 1.8 кг

Система управления движением uMotor поставляется совместно с программным обеспечением управления многоосным контроллером для специального технологического оборудования прецизионной лазерной микрообработки материалов. Программное обеспечение предназначено для настройки системы управления, подготовки и запуска выполнения управляющих программ лазерной микрообработки, мониторинга их выполнения и анализа параметров работы контроллера сервоприводов в реальном времени.
Для подбора конфигурации системы под ваши задачи и уточнения стоимости свяжитесь с нами, заполнив краткую форму на сайте, или по почте info@physlab.ru.
Система управления и программное обеспечение разработаны при поддержке Фонда содействия инновациям в рамках реализации федерального проекта "Цифровые технологии" (конкурс "Развитие-Цифровые технологии").
Программное обеспечение включено в Реестр российского ПО.
